Ресурсосбережение в административном здании (Часть 2)

Ресурсосбережение в административном здании (Часть 2) - фото 1 Большая экономия электричества заключается в применении таймера. Используя таймер, в начале урока свет в коридорах выключается, тем самым затраты на электроэнергию можно понизить вдвое. Также нужно оборудовать коридоры датчиками движения. На один датчик движения подключается 2-4 лампы. Коридор будет поделен по зонам. К примеру, во время урока сработал таймер, подача электроэнергии прекратилась. Ученик, вышедший из класса, идет по коридору. Датчики движения срабатывают, подача света возобновляется. Замена линейных люминесцентных ламп на светодиодные поможет значительно уменьшить затраты на электроэнергию. Светодиодные лампы имеют малую мощность по сравнению с другими, большую яркость, длительный срок эксплуатации.

 Рассмотрим ситуацию с применением датчика движения, таймера и светодиодной лампы.

          Понадобится:

 1. Клеммные соединения ( 2 шт.)

 2. Автомат  ABB 6А (1 шт.)

 3. Таймер Тритон-014 (1 шт.)

 4. Датчик движения REV (1 шт.)

 5. Светодиодная лампа Gauss 8W LED (1 шт.)

 6. Бокс на 24 модуля с дверцей Рувинил (1 шт.)

 7. Соединительные провода (9 шт.)

 8. Наконечники для проводов (12 шт.)

 9. Маркировка для проводов (13 шт.)

 10. Кабельные стяжки (4 шт.)

 11. Электрическая вилка с выключателем ЭРА (1 шт.)

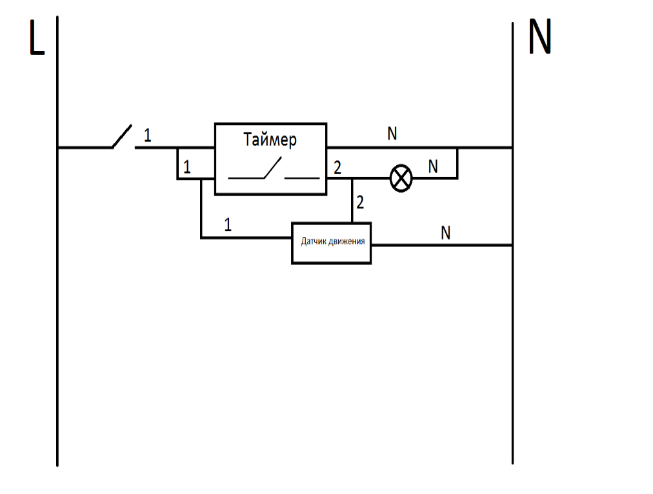

Электрическая схема шкафа

Ресурсосбережение в административном здании (Часть 2) - фото 2

Соберем установку

Ресурсосбережение в административном здании (Часть 2) - фото 3

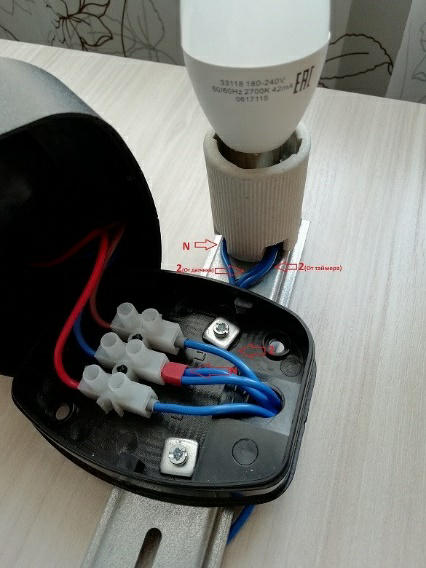

Подключение датчика:

Ресурсосбережение в административном здании (Часть 2) - фото 4

Вывод: Конструкция является простой и доступной для сборки. Стоимость применения на этаже в школе вместе с оборудование составляет 20 000 рублей.

Реализация данного технического решения в здании школы:

В коридоре - 36 ламп по 18 Вт/ч  (Вместе 648вт/ч)

Свет работает с 7:00 до 17:00 (10 часов)

До установки автоматизированной системы в коридоре потреблялось 6840 Вт

1 Вт = 5 рублей

С учетом всех рабочих дней за год сумма составила 7776 рублей

После применения установки все лампы горят в общей сумме 3 часа + дежурное освещение (10 ламп) 10 часов. Тогда за день потребляется 3744 Вт

Посчитав все рабочие дни за год, сумма составила 4492,8 рублей

Экономия за год составила 3283,2 руб.

Стоимость установки 20 000 руб.

Итог: окупаемость 6 лет
